概要

NewtonSuite-TFCは水系(油系)、冷媒回路モデルの構築し、熱マネージメントの検討にご利用いただけるSimulationXのモジュールです。SimulationX標準ライブラリとして用意されている熱流体系ライブラリと比較して、計算の収束性、速度に優れています。また、冷却回路を構成する各コンポネントに対して、効率/特性Map/諸元での定義が可能となっており、検討ステージやお手持ちのデータに応じて柔軟にモデルを使い分けることが可能です。

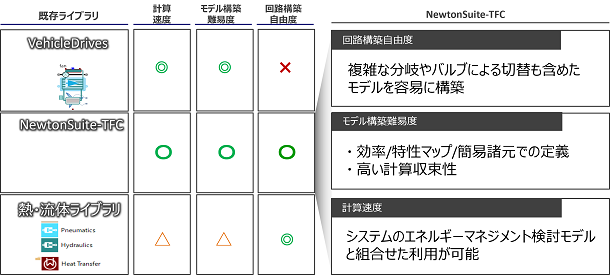

TFC のイメージ

目的

  • システムのエネルギーマネジメントモデル(例. 車両燃費・電費シミュレーション)と組合わせた解析によるシステム全体での熱・エネルギーの成立性の検証
  • 設計上流工程においてシステム要求を満たす構成及び性能を機能ベースモデルで検討

特徴

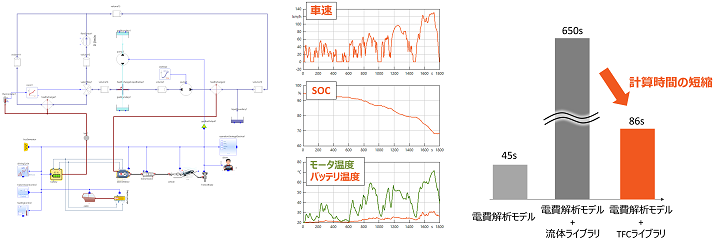

高速計算

熱マネージメントの検討に重要となる温度のダイナミクスを考慮しつつ、質量変化については準静的に扱うことで、計算高速と収束性の向上を実現しています。また、流体・熱・圧損の扱いを特性Mapベースで定義することでさらに計算コストを削減することも可能です。

TFC のイメージ

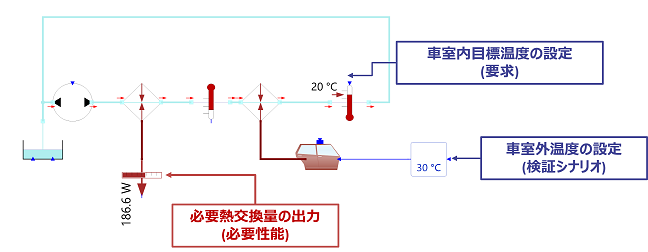

非因果モデルの特徴を生かした「逆モデル」による目標性能・諸元の検討

通常のモデルでは設定したパラメータより性能がモデルへ定義され、解析結果として対象の状態量が出力されます。そのため、要求(例. 任意の走行モードで発熱体の温度を維持) を満たす性能や諸元の探索にはパラメータスタディが必要となります。NewtonSuite-TFCで構築可能な「逆モデル」では要求を満たす性能や諸元を解析により直接出力ができるため、より効果的に目標性能や諸元の検討を実施することができます。

TFC のイメージ

推奨環境

OS Windows 11以上
CPU Core i3以上
メモリ 8GB以上
HDD 2GB以上(空き容量)
必要ライセンス SimulationXのProfessional Editionライセンス、またはAnalyzer Editionライセンス
対応SimulationX SimulationX Ver4.5
ライセンス形態 CmAct
