RHL(Rotational Hydro Lubrication)は、回転シールの流体潤滑を計算します。このモードでは、膜厚みを定義して指定した回転速度における圧力分布、回転抵抗、漏れ量などのシール特性を求めます。膜厚みの設定は、４タイプの関数、測定データなどによるユーザーの直接指定、FEMによる接触計算で求めたシール潤滑面の座標情報から定義することができます。
RHLモードの入力
- 粘度/キャビテーション圧力/軸直径
- 回転速度(固定速度または速度変化)
- 境界圧力(流体側と環境側)

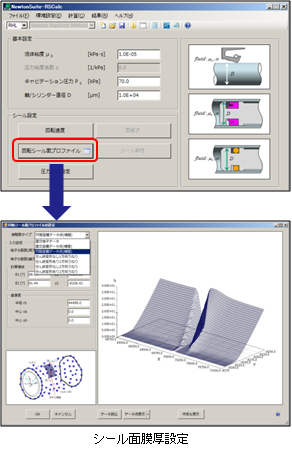

- 膜厚入力
- 関数タイプ
- 直交格子データ(ユーザー直接指定)
- 直交座標系( x,y,z)点群情報(z:膜厚方向)
- 円筒座標系(r,θ,z))点群情報(r:膜厚方向)
RHLモードの出力
- 3Dグラフとコンタ/等高線図
- h(x,y)： 入力膜厚

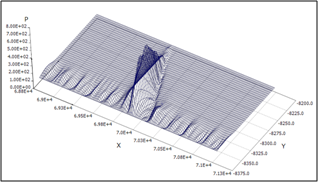

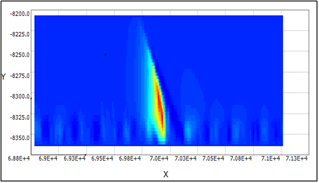

- p(x,y)： 流体圧力

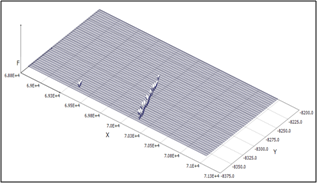

- F(x,y)： キャビテーション領域

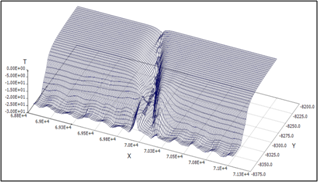

- τ(x,y)： せん断応力
- dp/dxとdp/dy： 圧力勾配
- ベクトル図
- 平均流速

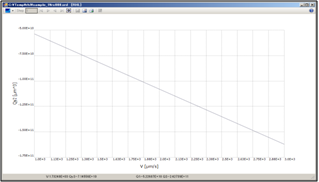

- 1回転あたりの漏れ量
- 平均圧力、平均せん断応力、回転抵抗トルク
RHLモードの結果表示機能
- 複数結果の表示
- グラフの任意領域の拡大
- グラフデータファイル出力
- 画像ファイル出力
- プリンタ出力
