概要

NewtonSuite-Bolt Appは、ピッチとねじ山の外形線を定義する点列を入力するだけで、ALL6面体1次要素のボルト/ナットのメッシュを作成するプログラムです。

機能

  • ボルト・ナットのねじ山を定義します
    • ねじ山外形線の座標入力、又はJISライブラリから選択(※)
    • メッシュを作成する最小半径(ボルト)、又は最大半径(ナット)の入力
  • オプション設定をします。
    • モデル化するピッチ数、又は長さの設定
    • メッシュ分割数(円周方向、半径方向、高さ方向/ピッチ)の設定
    • 面取りや半ねじの設定
    • ナットの位置合わせ
  • 干渉チェックをします。
    • オプションで設定されたメッシュの分割数や、公差で干渉が無いか確認
  • 出力フォーマットを選択します
    • ADINA、NASTRAN、ABAQUSの入力データから選択

(※)JISライブラリは、メートルねじだけをサポートしています。

JISライブラリ

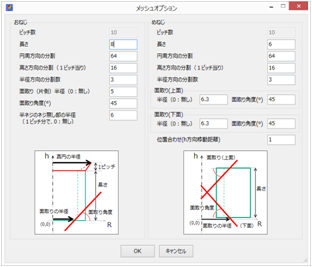

オプション設定
干渉チェック
出力フォーマット

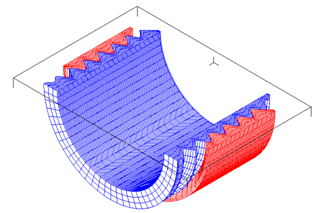

メッシュ(ADINA)

推奨環境

OS Windows7 / 8.1 64bit
※Windows10は正式サポートしておりませんが、稼働実績はございます。
メモリ 16GB以上推奨
ディスク 80GB以上
ライセンス形態 USBライセンス(Local/Network)
