SimulationX 結果表示

グラフ

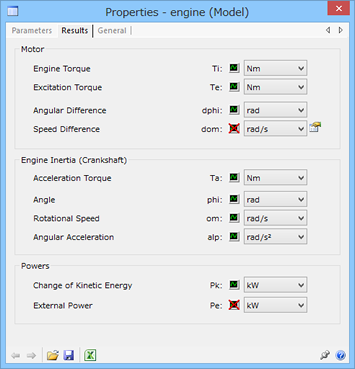

プロパティパネルの中からグラフ化したい結果を残します。観測用の要素追加は不要です。また必要な結果だけを残すことができるので、大規模モデルや長時間の計算に向いています。

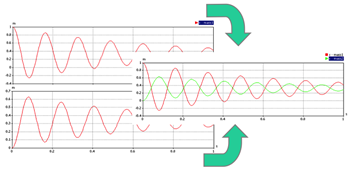

いつでも結果毎に他のウィンドウに重ね合わせることが可能です。また重ねたものを分離することも可能です。

パラメータによる結果比較を行うために、一時的に結果を残すことが可能です。

単位のある結果では、いつでも単位を切り替えて表示を切り替えることが可能です。

結果同士の加減乗算が可能です。

時刻歴の結果をいつでもFFTすることが可能です。ウィンドウを設定することも可能です。

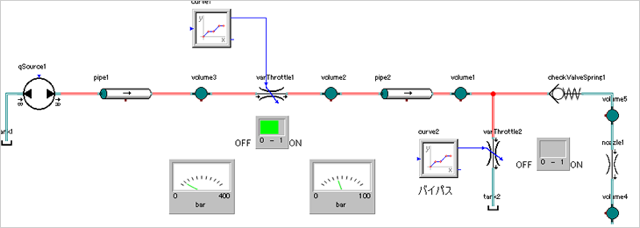

結果はグラフとしてだけではなく、ダイアグラム上にメータなどを設け表示させることも可能です。表示させる時刻を選ぶと、その時刻の値を表示します。

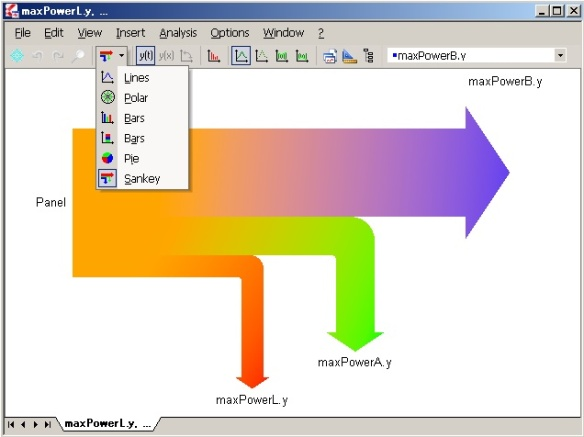

エネルギーの割合などを示す際に使用します。割合の時刻毎の変わり方を視覚的に把握するのに役立ちます。

MBSの結果はアニメーションとして表示可能です。さらにその場で動画ファイルにセーブできるので、結果を容易に分析できます。視点を設定する要素「カメラ」を用いることで、臨場感のある動画が作成できます。
