ライブラリの特長
ADINA Structureは構造解析プログラムです。線形だけでなく、大変形、接触、材料非線形といった様々な非線形性を含んだ解析を行うことができます。複数の解析タイプを用意しているので状況に応じて使い分けることが可能です。
強力な接触機能
非線形の中でも接触には特に強力な機能を用意しています。
ニュートンワークスではこれらの機能に対するノウハウを蓄積しユーザーの皆様へ提供しています。
shell要素に対する強み
shell要素については、精度の高いMITC Shell要素に加えて大変形に非常に有効な3d-shell要素を提供しています。
時間積分に対するこだわり
陰解法・陽解法ともに標準でサポートします。
一般的に知られているNewmark法や中央差分法以外に安定性にこだわったBathe法を用意しております。
ADINA Thermal／ADINA TMCの特長
ADINA Thermalは熱伝導解析プログラムです。定常と非定常のいずれの状態も解くことができます。ADINA Structureと連成解析を行うことができるADINA TMCを使うことで、より高いパフォーマンスを発揮します。
ADINA Thermalの機能
ADINA Thermalでは以下を考慮することができます。
- 熱伝導、熱伝達、放射
- 任意面間の輻射
- 要素の生成と消滅
- 時間依存、温度依存の特性
- 圧電解析
ADINA TMCの機能
構造と熱の連成解析を行う機能です。相互作用問題をダイレクトにやり取りすることができます。同じADINAの中で行うので煩わしいデータのやり取りの必要はありません。
ADINA TMCでは一般的な熱応力解析に加えて、物体同士の接触による熱のやり取り、摩擦による発熱、材料の内部発熱なども考慮可能になります。
ADINA Thermal／ADINA TMC機能の詳細 >>

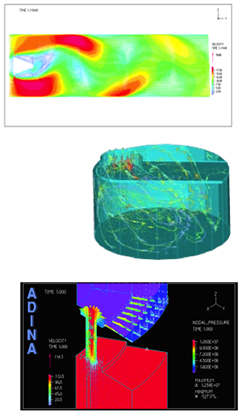

ADINA CFD／ADINA FSIの特長
ADINA CFDは、非圧縮性流れ、圧縮性流れを計算するコントロールボリュームによる有限要素法と有限体積法による汎用流体解析プログラムです。ADINA Structureとの連成解析プログラムADINA FSIを使うことでより強力なパフォーマンスを発揮します。
基本機能
非圧縮流れ、圧縮流れ、高速流れ及び物質輸送（拡散）に対する機能を提供します。各流れに応じて、層流モデルや乱流モデルなど複数の材料モデルを用意してあります。
ALE（Arbitrary Lagrangian-Eulerian）
ALEフォーミュレーションにより、自由表面や移動境界のある領域の流れの計算ができます。
アダプティブメッシュ法
計算領域の大きな変化や流れがある時の最適解を求めるために利用可能です。
ADINA FSIの機能
構造と流体の相互作用問題を解くことができます。ADINA FSIの最大の強みは分離型反復解法(two way iterative method)に加えて、一体型解法(two way direct coupling method)を備えていることです。これは完全な強連成を実現します。
すべてADINAの中で行うため、煩わしいデータのやり取りが必要ないことも魅力の1つです。
AUI（ADINA User Interface）の特長
AUIはADINAプログラム（ADINA Structure・ADINA Thermal・ADINA CFD）すべてに対するプリポスト機能を提供します。
ユーザーインターフェースを使ってインタラクティブに設定可能です。ADINA TMCやADINA FSIの結果については構造と熱、あるいは構造と流体の結果を同時に読込んで評価することができます。
CAEインターフェース
NASTRANデータの読込みを標準でサポートしています。
また、NX I-deasやFEMAPとはダイレクトインターフェースを用意しています。
プリ処理
材料特性の設定、荷重や拘束、接触などの条件設定ができます。
解析条件（タイプや収束条件など）の設定も可能です。
また、ADINA-Mをアドオンすることで、ソリッドモデリングやメッシュ作成の機能を拡張できます。
ポスト処理
ADINAで解析された結果の評価を行うことができます。
- 変形結果の表示、アニメーション表示
- コンタ図、ベクトル図の表示
- グラフ表示、リスト出力 など
AUI（ADINA User Interface）機能の詳細 >>
AUI with ADINA-Mの特長
ADINA-Mはソリッドモデリング機能を提供するためのアドオンモジュールです。外部CADで作成されたデータをインポート、ジオメトリのブーリアンなどのモデリング機能及びメッシング作成をサポートします。
外部CADのインポート機能
外部CADで作成されたジオメトリを読込むことができます。
プリミティブ形状の作成
立方体や円筒、球体など基本的な形状をパラメータ入力により簡単に作成できます。
CAD形状の修正
外部CADからインポートしたジオメトリやADINA-Mで作成されたジオメトリに対して、ブーリアンやパーティション分割などによる形状修正を行うことできます。
メッシング機能
インポートされたジオメトリを含むADINA-Mジオメトリに対しては微小形状を無視したメッシュ作成などを行うことができます。
