CADインターフェース機能

ADINA-M(アドオンできるソリッドモデリング機能)があれば、外部CADで作成したCADデータをインポートすることができます。
サポートしているCADフォーマット: Parasolid / IGES / STEP / Open Cascade / STL

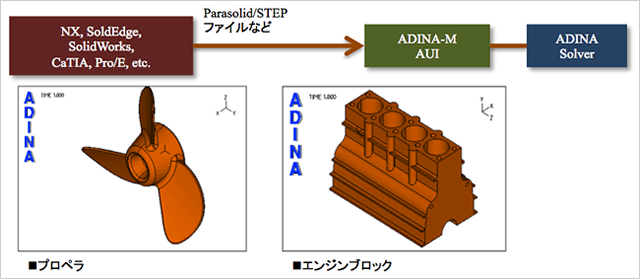

CADデータのインポート

ソリッドモデリング機能

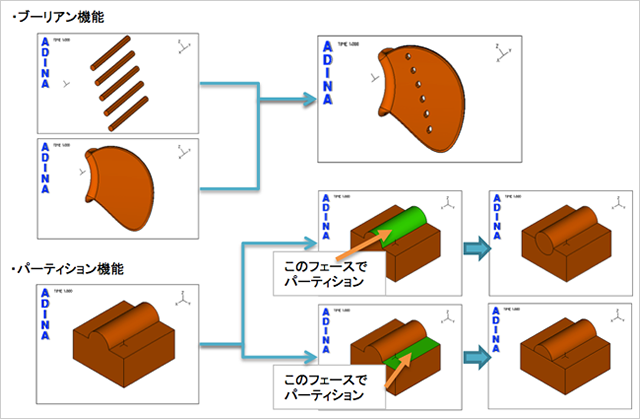

ADINA-Mを使うことで、プリミティブなジオメトリを簡単に作成できます(作成可能な形状:ブロック、円筒、球、パイプ、ドーナツ形、コーン形、プリズム、シート)。また、作成したジオメトリあるいは外部から読込んだデータは、ブーリアンやパーティション・フィレットなどの機能を使って修正や変更するが可能です。

ソリッドモデリング機能

メッシング機能

CADインターフェースで読込んだりソリッドモデリングで作成されたジオメトリはメッシング機能でメッシュ作成することができます。フリーテトラメッシュ、マップドメッシュ、フリーヘキサメッシュをサポートします。ほとんどの形状はフリーテトラメッシュでメッシングされますが、球や角のない滑らかな形状に対してはフリーヘキサメッシュの作成もできます。

フリーメッシュ
ジオメトリ:IGESデータ
フリーヘキサメッシュ
ジオメトリ:STLデータ
フリーメッシュ
ジオメトリ:Parasolidデータ

クリーンアップ機能/デフィーチャー機能

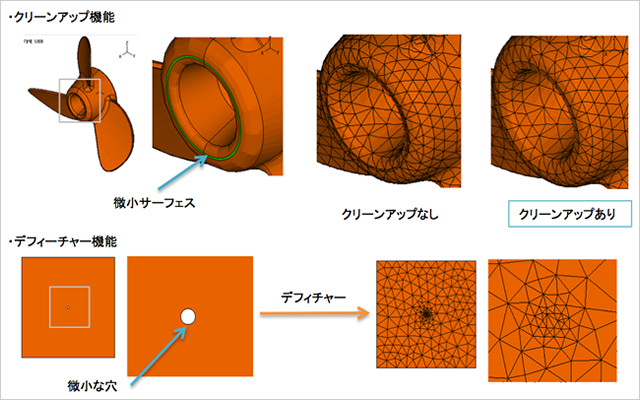

クリーンアップ機能を使うとジオメトリに微小なサーフェスやエッジがある時に、指定した長さ以下の寸法をもつサーフェスやエッジを除去することができます。また、デフィーチャー機能を使うと、ジオメトリにある微小な穴や段差などをつぶしてメッシュを作成することができます。これらの機能により細長いメッシュや微小なメッシュができるのを防ぐことができます。

微小形状に対するメッシュ
