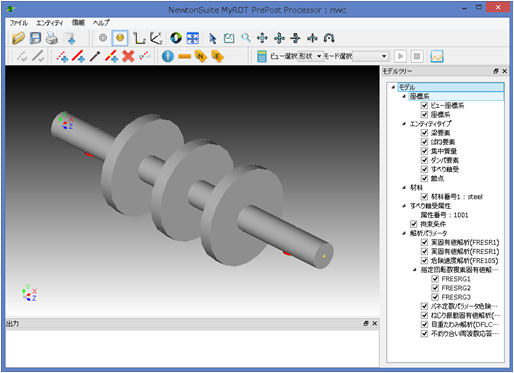

NewtonSuite MyROTのGUI

NewtonSuite MyROTは、シンプルで分かりやすい操作性で、設計者の思考を妨げないGUIをご提供します。

myrot のイメージ

NewtonSuite MyROTは、1DCAEの視点で設計されており、将来的に3次元との連携も視野に入れて開発されたツールです。そしてお客様独自の機能を追加する事にも柔軟に対応できる設計になっています。

MyROTの解析機能

固有値解析

  • 無回転時(0 rps)の曲げの固有振動数を計算します

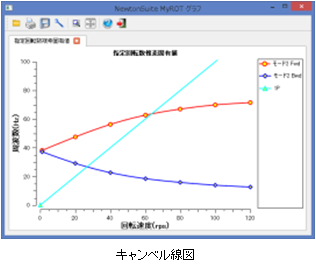

危険速度解析

  • 危険速度を計算します(減衰なし)
  • キャンベル線図に対応しています

指定回転数複素固有値解析

  • 指定された回転数で複素固有値解析を計算します
  • キャンベル線図に対応しています
myrot のイメージ

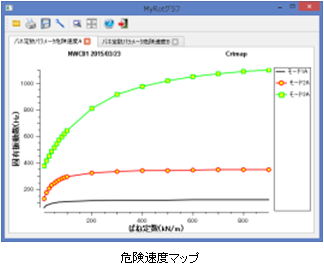

バネ定数パラメータ危険速度解析

  • 軸受ばね定数をパラメータとした危険速度を計算します
  • 危険速度マップに対応しています
myrot のイメージ

ねじり振動解析

  • ねじり専用の固有値振動数を計算します

自重たわみ解析

  • 自重による静的なロータのたわみを計算します

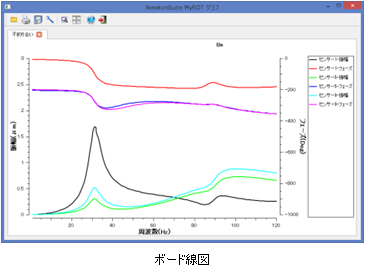

不釣り合い周波数応答解析

  • 回転時の不釣り合い振動の応答を計算します
  • ボード線図に対応しています
myrot のイメージ

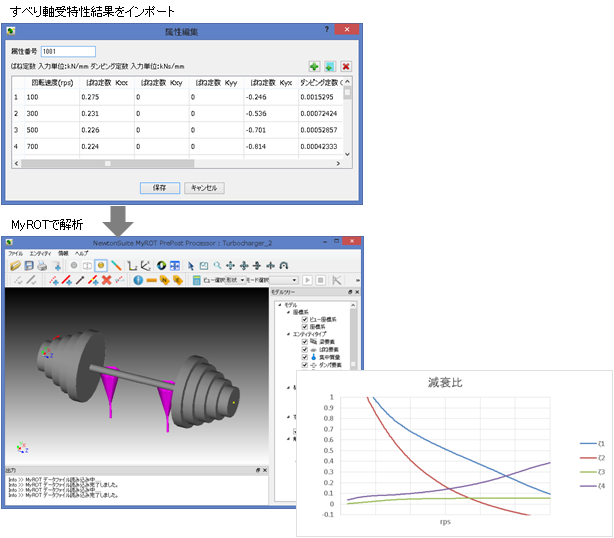

すべり軸受動特性ツール

NewtonSuite MyROTでは回転数による固有振動数の変化や、すべり軸受動特性ツールで計算したばね係数、減衰係数をインポートして、すべり軸受特有の安定/不安定の解析が可能です。

myrot のイメージ
