ブレーキシステムの部品の一つとして、ブレーキブースタ（倍力装置）があります。この部品はブレーキペダルを踏み込むことで発生するブレーキ力をアシストするものです。
ここでは、負圧式ブースタを1Dモデルで作成した例を紹介します。

モデルの作り方で電気制御式ブースタのモデル化も可能です。

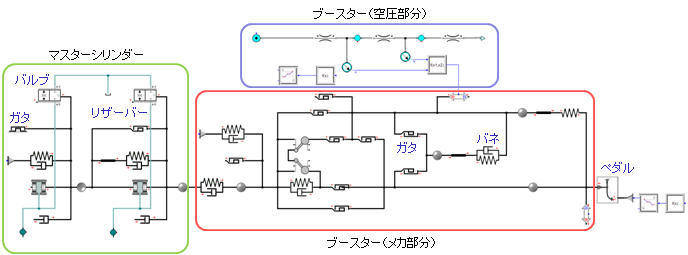

負圧式ブースターは空圧部とメカ部に分け、ペダルの踏み込み量による流路面積の変化とチャンバー圧の差によるアシスト力発生を表現しています。

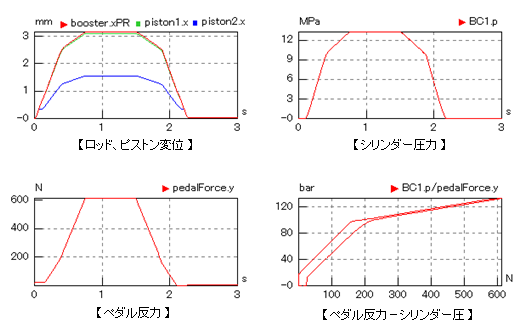

ブースター内やシリンダー内のガタを考慮することで、ペダル反力に対するキャリパー圧の非線形特性が現れています。

サポートWEB SimulationX Community で、以下について紹介しています。
