メッシュコントロールとバッチメッシュ

概要

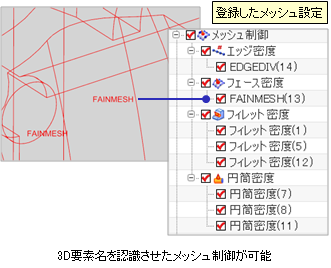

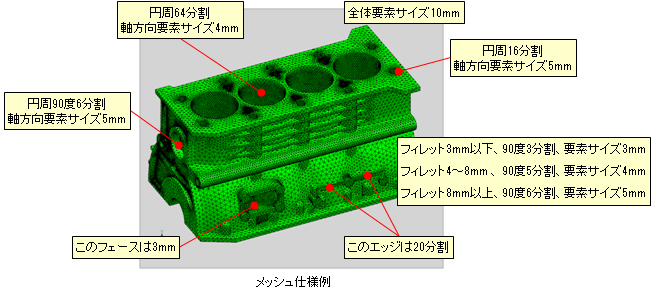

NXのメッシュコントロールは、円筒やフィレットの大きさによって要素分割、要素サイズが制御できます。また、形状要素の名称でメッシュ設定を登録しておく事もできるので、3Dモデルのフェースやエッジの名前を認識させるメッシュ制御が可能です。
それにより、解析専任者が登録したメッシュコントロールの設定を、設計者へ展開することが可能になります。

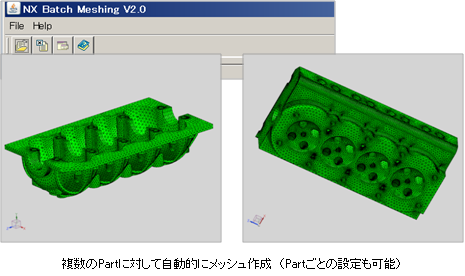

バッチメッシュ

メッシュコントロールの設定を参照しながら、複数のPartに対して統一した仕様で自動的にメッシュを作成します。メッシュ作成の詳細な設定をテキスト形式で指定するため、類似部品への展開が便利です。

キーワード

メッシュコントロール、自動化、NX9
