ヘッドガードへのウエイト落下解析事例

概要

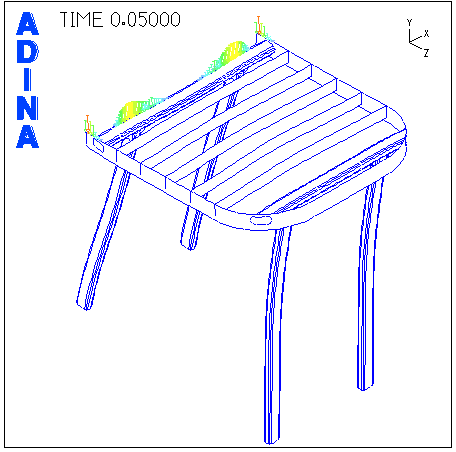

フォークリフトのヘッドガードへのウエイト落下の解析です。

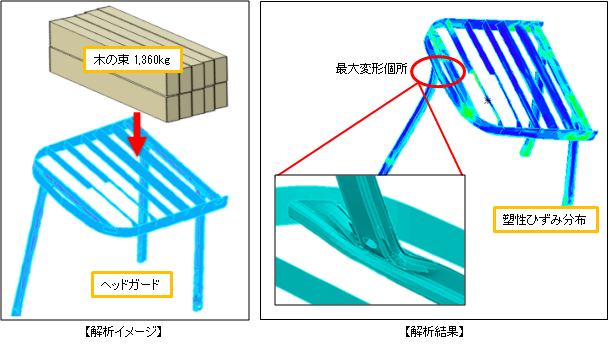

木の束（1360Kg）を 1.5m 上から落とした時の挙動を解析しています。
この挙動を解析するためには動解析によるアプローチが必要となります

特長

  • 3d shell要素
    従来のshell要素よりも、より大変形解析向きなshellの要素タイプです。従来の自由度に加え、厚み方向自由度・面内方向のゆがみ自由度を考慮しています。
  • Bathe法（時間積分）
    作用時間が極端に短いわけでは無いので、ADINAではこの問題に対して、陰解法でアプローチしています。数値スキームには一般的に陰解法でよく使われる Newmark 法より高精度な時間積分手法を使用しています。

キーワード

接触、大変形解析、3d-shell、Bathe法（時間積分）
