キャブフレームの圧壊解析事例

概要

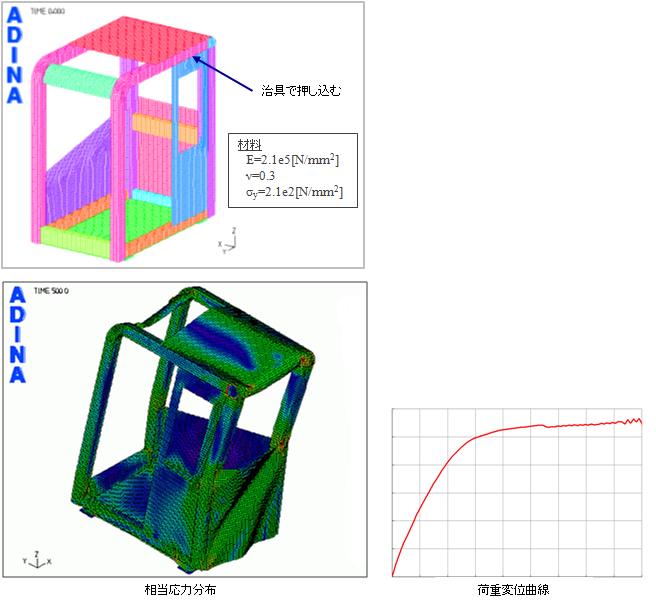

キャブフレームの強度解析です。 治具を用いて横方向にゆっくり押し倒していきます。

特長

この解析で対象にしているのはゆっくりした現象(Crush)です。ADINAではこの問題に対して、陰解法でアプローチしています。座屈・自己接触・材料非線形・大変形と多くの非線形性を含んでいます。

3dシェル要素

従来のshell要素よりも、より大変形解析向きなshellの要素タイプです。従来の自由度に加え、厚み方向自由度・面内方向のゆがみ自由度を考慮しています。弾塑性解析で大きく変形するような時には推奨されます。また、ゴム材料にも適用可能です。

キーワード

圧壊、接触、3d-shell、大変形解析、Low Speed Dynamics
