チューブフォーミング解析事例

概要

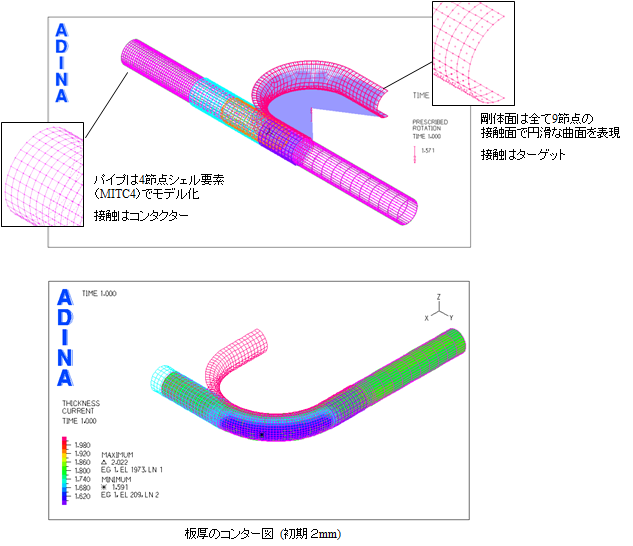

回転引き曲げによる電縫管の曲げを解析しました。

  • 曲げられている内側のから屈服が起こるか?
  • 外側の板厚がどれだけ薄くなるか?

など、解析で予測しました。

特長

圧延方向・直交方向での異なる材料特性を表現する為、異方性弾塑性材料を用いています。この問題はADINAの陰解法を使用した静解析です。

機能

接触機能は、ADINA接触アルゴリズムのConstraint Functionを使用しています。パイプ以外は剛体面で、高次の接触面で滑らかな接触を表現します。

キーワード

異方性、大ひずみ、スプリングバック
