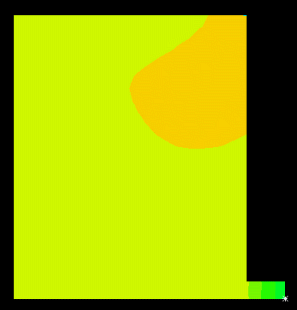

Bathe法-物理減衰無し

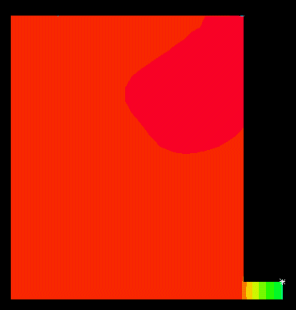

　　Newmark法-物理減衰無し　　　　　　　　　　

Accurate Implicit Time Integration in Nonlinear Dynamic Analysis

正確な非線形動解析での陰的時間積分

動的問題の有限要素法の離散化から求められる、常微分方程式の正確な計算は、過去20?30年間で、

広範囲の研究がされてきました。

安定性と動解析の正確さの問題点は、線形問題において詳細に述べられています。（参考文献[1]）

しかしながら、いくつかの分野の非線形動的問題に関しては、議論の余地があります。

このニュースでは、私達はそんな1問題を考え、正確な評価ができる、異なる時間進行法（Bathe

法やNewmark法）の結果において、これらの適合性を比較します。

台形則が非線形の動解析問題に適用される時、特に、大変形で長い時間の動的問題に対

して不安定になりえることが立証されています。（参考文献[2]）

この研究では、私達はもう1つの重要な問題である、接触により起こる不安定問題の分野も考えます。

接触での結果はがたつき、そのうえ、FSI解析での構造と流体間のカップリングの影響もします。

研究を行うためにテスト用の有限要素解析を用意しました、そしていくつかの本質がわ

かってきました。（図１参照）

モデルは、全体が弾性のシェル要素で作成されていて、底面が完全拘束されています。

そして、剛体の外壁をふまえた流体が覆っています。

媒体を表現するのに、MITC4シェル要素と、亜音速のポテンシャル流体要素が使われてます。

シェル構造体は、摩擦接触状態の2部品で構成されてます。

モデルは、流体流動より突然起こるパイプ破損を表します。

衝撃の結果は、モデルの内部部品が急激に変化し接触する原因となります。

そのような問題での陰的動解析では、通常Newmark時間積分法が使われます。

しかしながら、接触状態が、内部部品を含む時、接触面は、滑らない状態（STICK）と滑る状態（SLIP）を

繰り返し、結果が流体内が急速加圧されます。

構造によるカップリングにより、壁の高周波の振動がまた起こります。

これらの高周波振動は、Newmark法での解析では、不要波です。

そして、時間と共に成長し、解析上で明らかに大きな不要波になります。

減衰無しでNewmark法を使った結果を図2に示します。

フランジの高振動応答に注目します。内部部品間は、不連続な接触状態です。

また、寄生した圧力は構造と流体の両方の物体間を拡散します。

この問題を解決するためには、いくつか方法があります。：

･物理的な減衰をモデルに追加（例：レイリー減衰）。このケースでは、減衰は構造のみ

に適用されます。

課題は、物理的に無視できるとき、どれくらいの大きさの減衰を与えるかです。

・数値減衰の追加。これは、数値振動を減少し、しかし、解析すべき物理応答もまた減少します。

そして、課題は許容できる結果を得るのに、どれ位の数値減衰を入力するかです。

・ADINAで利用可能なBathe時間積分法を使用する手法です。この手法は時間ステップ毎に2つのサブ

ステップにする手法に基づいています。

最初のサブステップで、一般台形則を使い、次のサブステップで、後退差分法を使います。

手法は、2次精度近似です。そして、小さい数値減衰が用いられます。

（調整パラメータは有りません。そして、時間ステップのサイズ依存するだけです。）

効率的に高周波モードを減衰します。（参考文献[2]）

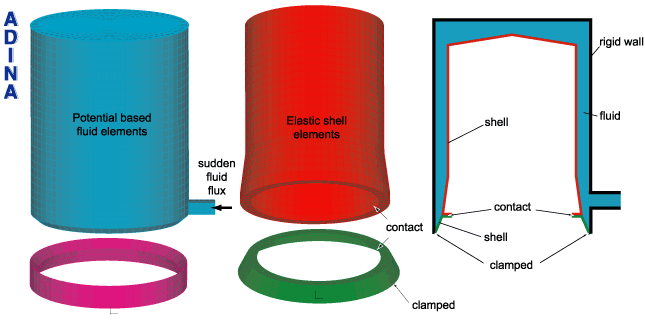

図1 問題の概略図

図3?5 は上記で述べられている、異なる時間積分技術で使ったシステムの応答を示してます。

時間ステップサイズは常に同じです。

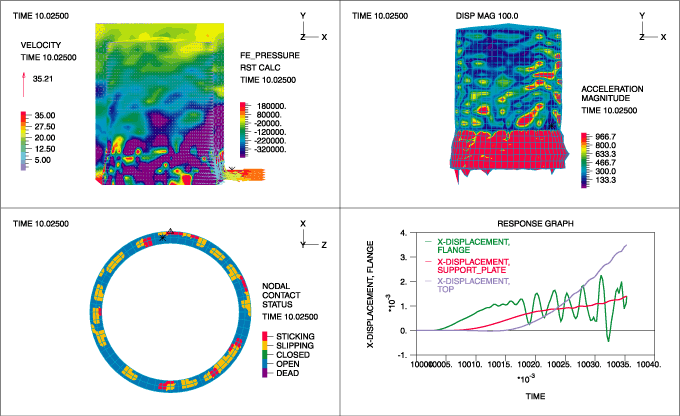

図2、Newmark法、減衰無し(δ = 0.5, α = 0.25)

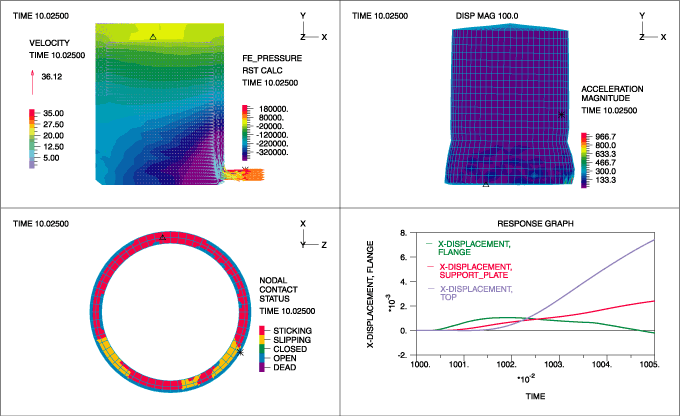

図3、Newmark法、レイリー減衰、C=0.001K

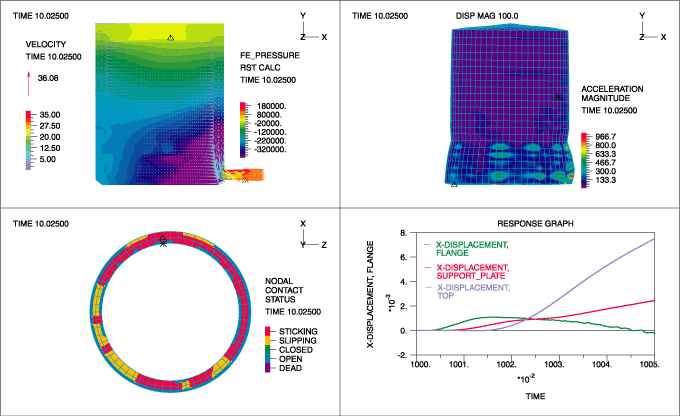

図4、Newmark法、数値減衰 (δ = 0.6, α = 0.3025)

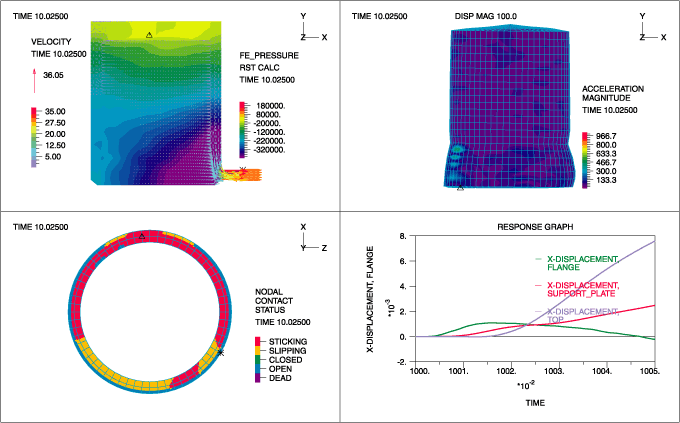

図5、Bathe法、物理減衰無し

上記ケースの研究を考察すると、物理減衰または数値減衰の存在が、全振動を抑制する

ようにNewmark法を使った結果を改良している一方で、減衰は高レベルまで増やさねば

ならないということが分かります。これは望ましくはありません。

しかしながら、Bathe法を使うと、著しい改善が見られます。

注目する点は、このケースは、数値パラメータ調整が必要無い事です。

そして、モデル内に人工的な物理減衰モデルが含まれていない事です。

従って、Bathe法は、大変形での長時間持続問題に適していると記述され、また、これら非線形FSI問題

でもとても魅力的です。

接触のがたつきは、通常のNewmark法や他の解法で使う数値減衰パラメータによって、大きな誤りの原

因になるかもしれません。

（参考文献[2]を参照下さい）

上記解析はシンプルな問題に着目していますが、上記の現象はかなり一般的で、大規模

な実際問題で起きます。

Onsala Ingenjorsbyra社の条件により、データの財産的価値で、私達は実際の原子炉数個の内の一部しか

示していません。

結果は、Onsala Ingenjorsbyra社が研究したもので、私達のTech Briefに掲載するため、快くデータ提供さ

れたものです。

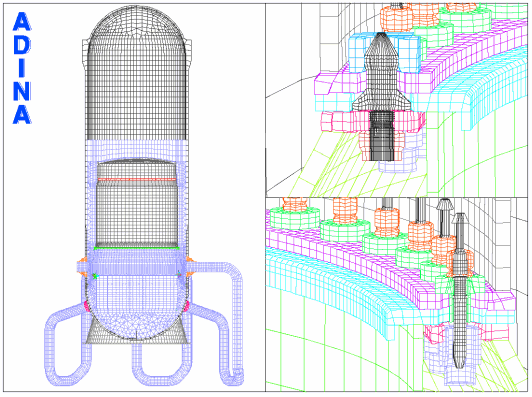

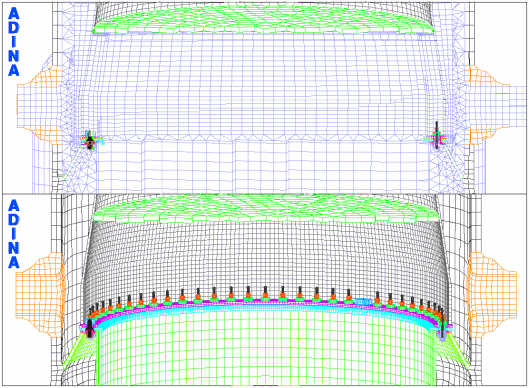

図6 実際の原子炉の有限要素モデルと内部構成

最終的に、Bathe法は、解析時間を約50%多く使いますが、もし同じタイムステップがNewmark法で使わ

れた場合、明らかに、解析の安定性と精度は、追加された解析コストを上回ります。

また、多くの解析において、Bathe法は明らかに大きな時間ステップを使うことができ

ます。

類似したADINAの適用事例は、このNuclear Industryページを参照下さい。

参考文献

   1. K. J. Bathe, Finite Element Procedures, Prentice Hall, 1996.

   2. K. J. Bathe, "Conserving energy and momentum in nonlinear dynamics: A simple implicit

time integration scheme", Computers and Structures 85:437-445, 2007.
