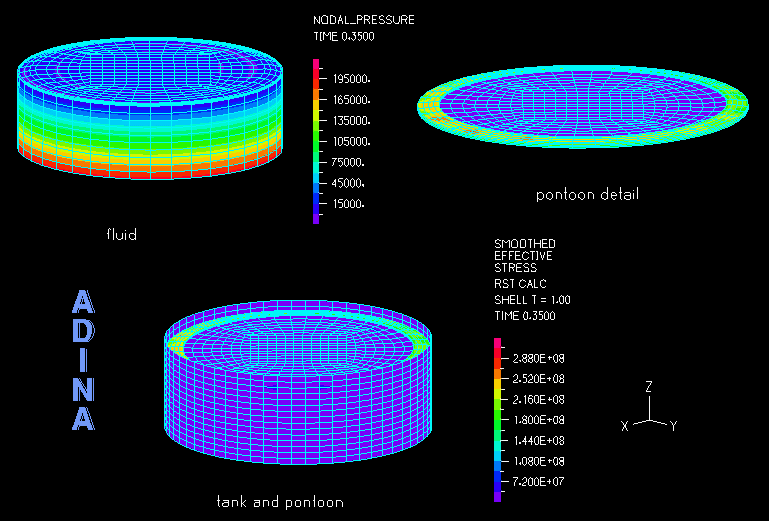

上のアニメーションはベースに水平地震動をかけられたタンク内のオイルのスロッシングを示します。より見易くするため、流体とソリッ ドの部分が別々に表現されています。

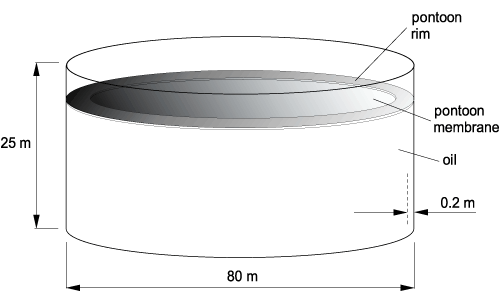

大きくフレキシブルな丸いタンクはオイルで満たされています。浮き屋根は、オイルが空気に触れるのを防ぐためにオイルの表面に浮かびます。タンクは大き さ1メートル、周波数0.125Hzの水平地動を与えられています。

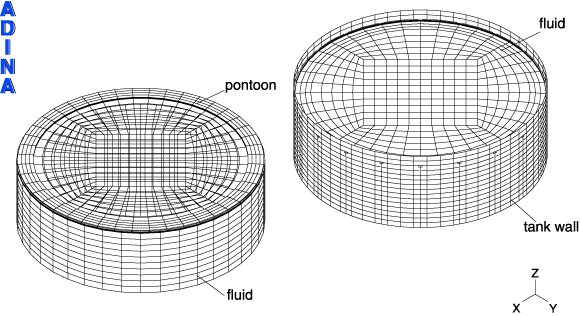

流体はNavie-Stokes流体として3-D流体要素を用いてADINAでモデル化されています。4節点シェル要素はフレキシブルなタンクの壁と平板 ボートのモデル化に使用されています。このモデルのメッシュを以下に示します。
