 ADINAショーケース


 ◆Multiphysics Example coupling Structures, Fluid Flow,Thermal Effects and Mass Transfer
構造、流体の流れ、熱効果、物質拡散が 連成しているマルチフィジックスの例

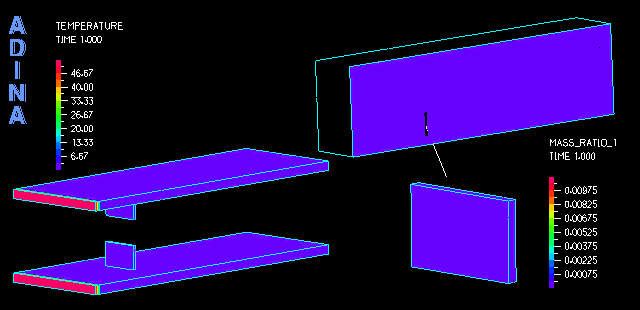

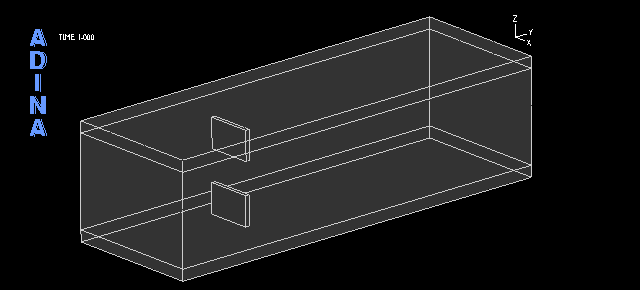

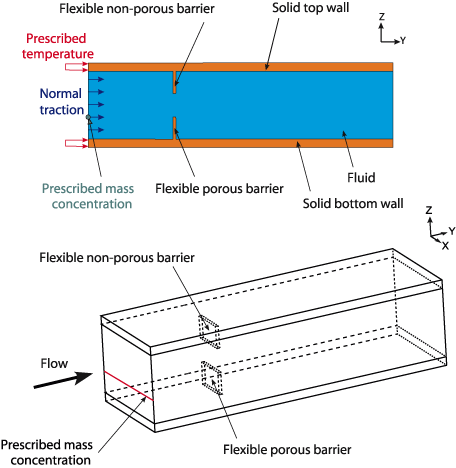

 上 のアニメーションは一つのモデルにおけるいくつかのマルチフィジックス機能を実例で説明しています。薄い柔軟な固体壁を通って流体が流れる非定常解析はこ のモデルで下に概略図で示されているように実演されています。下側の壁は多孔質体と想定されています。入り口の流体は法線方向の引張り荷重をうけていま す。温度は固体の入り口側の上面と底面の壁に適用され、集中質量も流体の入り口の線に沿って負荷されています。

 アニメーション内では流体の流れに よる壁の変形、そして多孔質体の壁を通る流れによる流れと質量移動の非対称がはっきりと見れます。
