マイクロマシン(MEMS)は静
電気力がこれらのデバイスの様々な部品を動かせられる、もしくは変形させられる規模で設計
されました。ADINA8.3において、このような現象は新しい静電気モデリング機能によって再現できるようになります。この新機能を流体−構造相互作用
と連成する電気機械を含む例で実演し
ます。

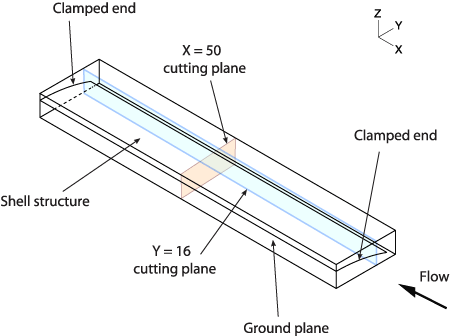

以下にあるモデルの概略図で、シェル構造
は両端を固定
されていて地盤面の上に吊り下げられています。地盤面と相対した構造物の電位は時間に応じて正弦曲線的に変化し、その結果シェル構造と地盤面
との間の静電引力は周期的に上がったり下がったりします。流体の流れはシェル構造物を通り過ぎていきます。
シミュレーションの結果は上の二つのアニ
メーションで

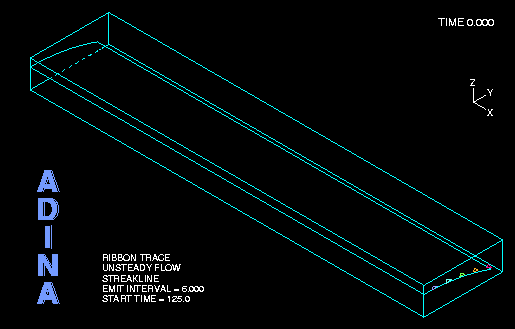

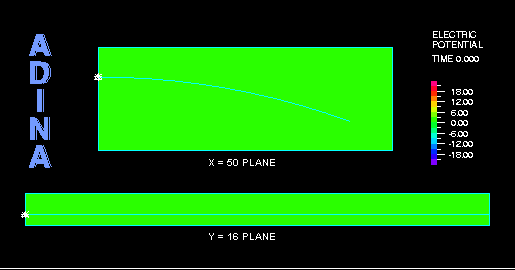

見ることができます。シェル構造上の流線は上の方のアニメーションで見ることができます。下の方のアニメーションは二つの異なった切断面上での電圧分布と
構造物の変形を示しています。
