 ◆Lanczos-iteration Method for Frequency and Buckling Analysis
周波数と座屈解析のLanczos反復法



周波数と座屈解析のLanczos反復法

接触をともなう周波数と座屈解析のLanczos反復法はADINA 8.2で利用できます。この機能はサブスペース反復法の使用と比較した場合、この機能は著しくいくつかの問題の計算時間を縮小するでしょう。

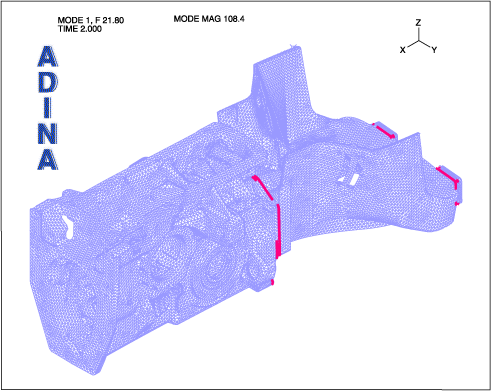

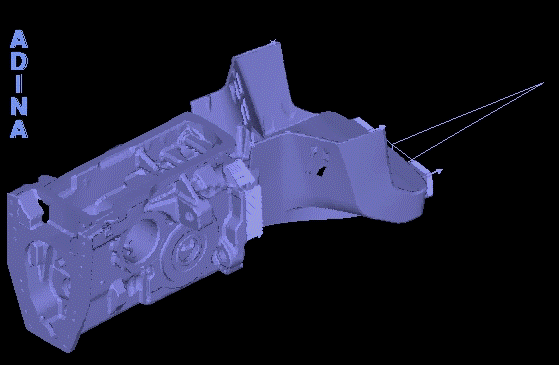

上で示されているアニメーションは、1,217,556の自由度と3,416の接触自由度を持つトラクターのフロントエンドのモードシェープのうちの一つを示しています。

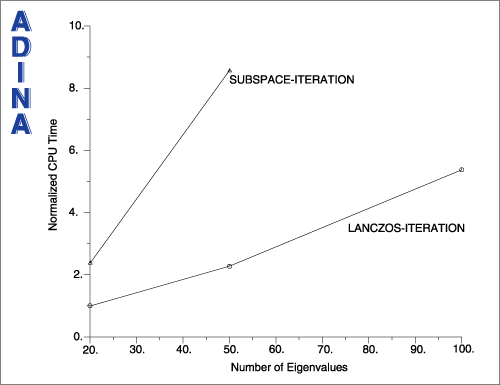

構造物は最初静的に荷重をかけられ(プリストレスベルト要素を使用して)、次にリスタートオプションを使用した周波数解析にかけられます。この問題は固有値を解くためにLanczos反復法を使用して、8個のプロセッサーを持つIRIX64 gs2 6.5 IP27マシーンで解析されました。以下の図にこの成果が示されています。
