◆Cutting Surfaces in ADINA

ADINAのカッティングサーフェス

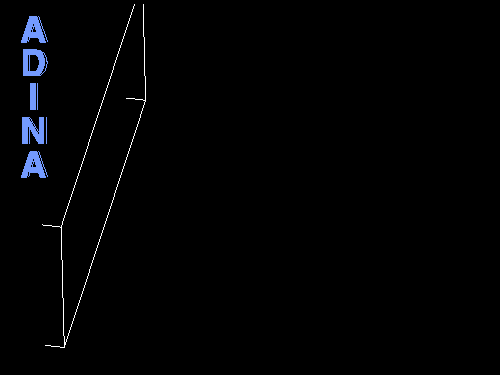

ADINAのカッティングサーフェス このアニメーションは、シェル要素モデルがカッティングプレートでカットされているのを示しています。ADINAのカッティングサーフェス機能はAUIのバージョン8.2で著しく改良される予定です。 1. カッティングサーフェスは3次元要素だけではなく、すべての要素タイプをカットすることができます。カッティングサーフェスはコンタクトサーフェスもカットすることもできます。 2. バンド、ベクトルそしてその他の結果はプロットされたメッシュとカッティングサーフェスとの交差部だけではなく、全てのプロットされたメッシュ上でプロットすることができます。シェル要素モデル全体の結果がプロットされているアニメーションの中でデモストレーションされています。れる)の中で実証されます。 3. 流速のような結果は、今や2次元平面要素または軸対称要素の交差部で積分することができます（カッティングラインに沿って）。 4. カッティングサーフェスの計算は著しく速くなりました。
