 ◆Simulation of Impeller Flow
回転羽根内の流れのシミュレーション



回転羽根内の流れのシミュレーション

スライディングメッシュ機能はADINA8.2の新機能です。この機能は異なる領域におけるメッシュがお互いに相対的に動くことを可能にしました。スライディングメッシュの境界面を通過した物理的な変数は連続されます。スライディングメッシュの境界面の境界条件は、1つ以上の回転する部分を含む流れを解析するのに特に役立ちます。

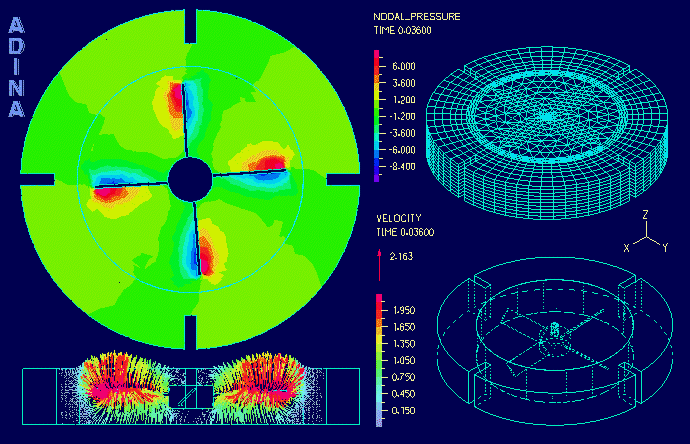

回転羽−調節版の相互作用問題へのADINAの適用は上記のアニメーションで示されます。ジオメトリは中心に4個の回転羽根を持ち、壁面に4個の固定された調節版を持つ三次元のセクションで成り立っています。流れは回転羽根によってもたなされ、4個の固定された調節版に伴うので、その計算は複雑になっています。流れの領域は2つの領域に分割されます。回転するメッシュを備えた中心部と固定されたメッシュを持つ閉じた壁部分です。スライディングメッシュの境界条件は、2つの領域の接触面で適用されます。

メッシュの相対的な運動は、上記のアニメーションの右上部のコーナーで見ることができます。流れ領域の解は、圧力バンドプロットと速度ベクトルプロットによって描かれています
