◆Simulation
of a ventilation system
|
|
|
|
|
|
空調システムのシミュレーション
|

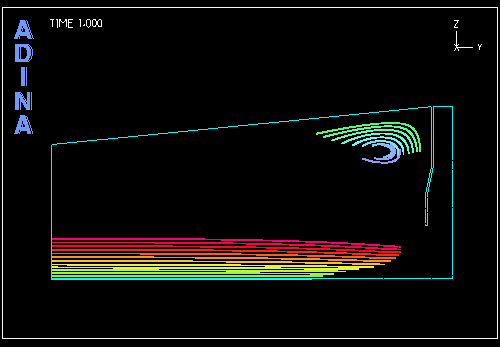

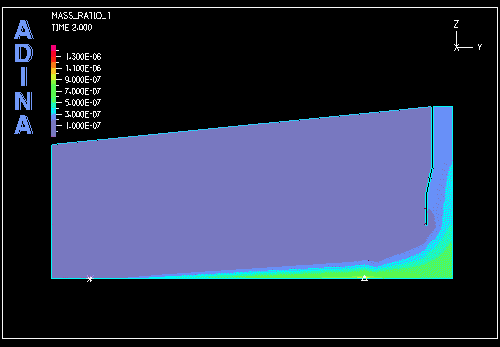

このアニメーションは電解採取製錬所のファン空調システムの二次元解析を示しています。粒子の軌跡のアニメーションの下に、酸性霧の定常的な質量分率のバンドプロットがあります。この乱流および質量移動問題はADINAバージョン8.2を使用して解析されました。
|

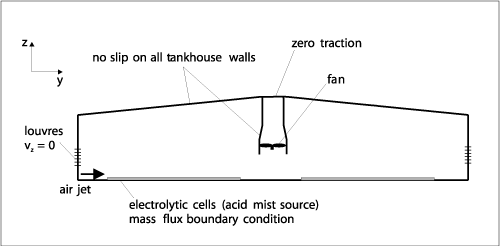

電解採取は銅浄化の最終段階です。この段階は、酸性霧という形で著しく大量に有毒蒸気を発生する電解の段階です。この問題の中で使用されるのは、下図に描かれている電解採取製錬所を横に対称に切ったモデルです。空気噴流は、霧を生成する小部屋の上で20m/sの速さで吹かれています。精錬所の外部の空気は、側面に置かれたルーバーによって取り入れられ、電解槽から汚染物質を取り除くためにある煙突のファンによって放出されます。煙突内部の流れは乱流で、レイノルズ数は200,000以上です。小部屋は質量流束境界条件としてモデル化されます。そしてファンはファンカーブ
(ADINA-Fの新しい機能)によってモデル化されます。
|
製錬所内の汚染物質の集中、およびファンの流れの予測は、環境と安全性規制への順守をチェックするのに有効なデータを提供します。
|
|
|
|
|
 |
|
|
| |
|
