ADINA in the Automotive Industry
自動車産業におけるADINA



20年以上の間、ADINAは、自動車、重機械、生物医学、土木、建設、エネルギー、消費財、研究、などを含む世界中の異なる産業で広範囲にわたって使われてきました。このニュースでは、自動車産業におけるADINAのアプリケーションの概観を紹介します。



以下の理由により、自動車産業の中において遭遇する問題に対して、ADINAは魅力的な解析ツールです。

　

  • ADINAシステムのモデリング作成とメッシュの機能に加え、ジオメトリやメッシュを簡単に読込めるように、多くのCAD/CAEソフトウェアにインターフェースも提供しています。解析結果は、ADINAユーザーインターフェース内で視覚化することもできますし、他のCAEソフトウェアに書き出すこともできます。詳細な情報は、ADINA CAD/CAE Interfacesのページを見て下さい。

　

  • ADINAソフトウェアは、線形あるいは強い非線形性や静的/動的、陽解法/陰解法の構造問題を解くために、解析機能の包括的な設定を提供しています。これらの問題は、大変形・大ひずみ、材料の非線形性、接触条件を含むかもしれません。ADINAは、自動車産業での複雑な解析において信頼できる解を得るのに重要となる、材料モデルや確かで効果的な要素技術も広範囲にわたって提供しています。より詳細な情報は、ADINA Structuresのページ上を見て下さい。

　

  • ADINAには、同じソフトウェア環境内で異なる物理フィールドをモデル化することができます。解析者は他のプログラムのライセンスを必要とすることなく、ADINAシステム内で構造、熱伝導やCFDの問題をシームレスに解析することができます。

　

　

  • ADINAは大規模な有限要素モデルに対する設計期間を早くできる、速くてしっかりした方程式ソルバーを提供しています。大規模な有限要素モデルは、車の大きな構成部品（例えば、エンジンブロック）をモデル化する時に出くわします。より詳細な情報はADINA 3D iterative solverのニュースを見て下さい。



自動車産業におけるADINAの適用事例



ここでは、自動車産業においてADINAを適用した様々な分野に焦点をあてて、いくつかの例を示します：

  1. 搭乗者安全性
  2. 車のヘッドライトの鏡面輻射
  3. エンジンブロックアセンブリ
  4. アンチロックブレーキシステム (ABS)
  5. 燃料ポンプ
  6. ディスクブレーキ
  7. エアバッグ展開
  8. エキゾーストマニホールド
  9. ショックアブソーバー
  10. 液封マウント(ハイドロマウント)
  11. ガスケット
  12. 様々な種類の弁
  13. 自動車部品の金属フォーミング
  14. ゴムモデリング

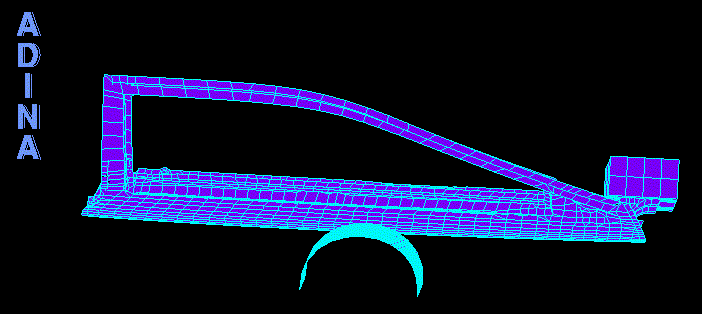

1. 搭乗者安全性

使用される解析機能：接触、大変形、材料の非線形性、Rupture、Nastran ファイル読込

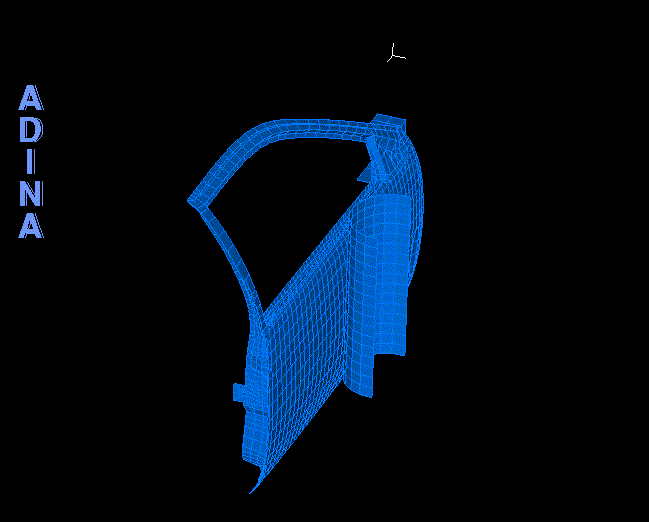

自動車ドア側突 (メッシュ)




自動車ドア側突（上からの視点）

例 1        例 2



2. 車のヘッドライトの鏡面輻射

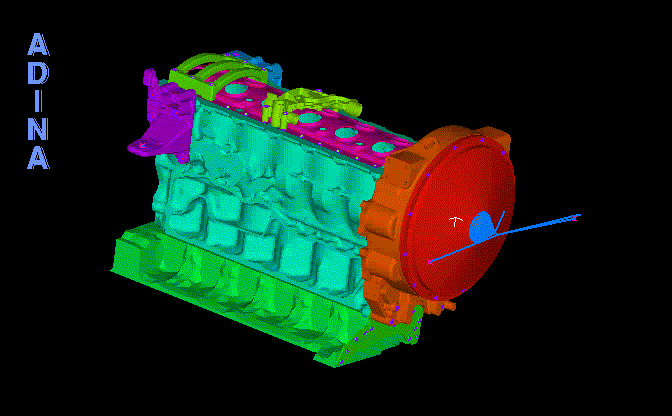

3. エンジンブロック アセンブリ




4. アンチロックブレーキシステム (ABS)

使用される解析機能：CFD、 鏡面輻射, 熱応力



使用される解析機能: Nastran ファイル読込, 3D イタレーティブソルバー, ボルトモデリング



使用される解析機能: 流体構造連成（FSI）, 大変位

例



例 1       例 2



例

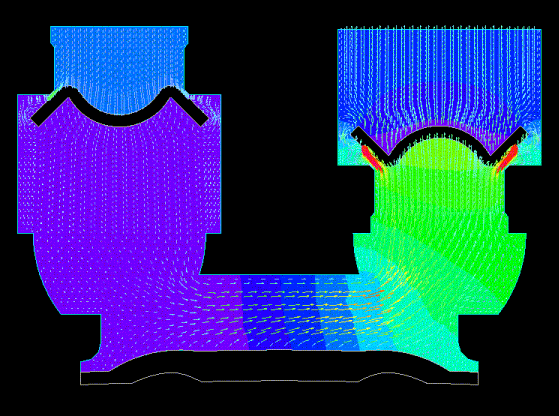

5. 燃料ポンプ

使用される解析機能: 流体構造連成 (FSI)、接触

例

6. ディスクブレーキ

使用される解析機能: 熱構造連成（TMC）、接触、摩擦による生成熱、大変位

例 1        例 2

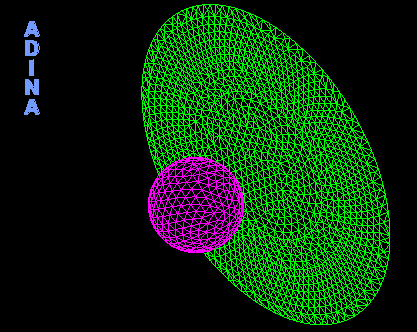

7. エアバッグ展開

使用される解析機能: 動的陰解法、FSI、大変形、MITCシェル要素、接触

　例

8. エキゾーストマニホールド

使用される解析機能: 熱流体構造連成、Nastranファイル読込、Ensightポストプロセッシング、CFD、SST、k-εとk-ω乱流モデル

例 1        例 2        例 3

9. ショックアブソーバー

使用される解析機能：Nastranファイル読込、接触、動的陰解法、FSI

例 1        例 2        例 3



10. 液封マウント
（ハイドロマウント）



11. ガスケット





12. 様々な種類の弁



使用される解析機能: FSI、接触、超弾性材料、ALE、動的陰解法



使用される解析機能: 接触、非線形材料、ボルトモデリング



使用される解析機能: FSI、CFD、 高速圧縮性流れ

例 1          例 2
例 3          例 4



例




例 1       例 2




13. 自動車部品の金属フォーミング

使用される解析機能：接触、大ひずみ、非線形材料、MITCシェル要素



オイルパンの深絞り

例 1         例 2

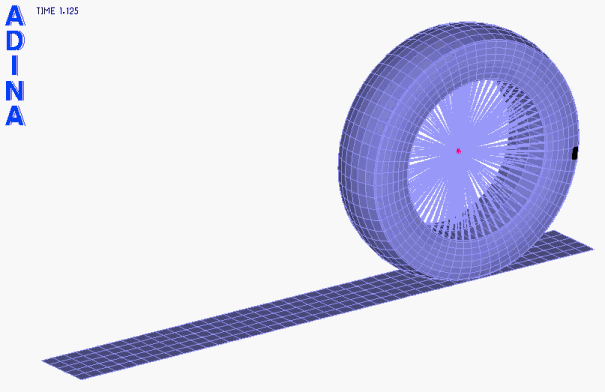

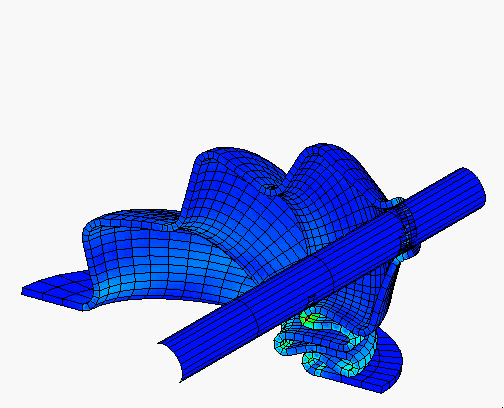

14. ゴムモデリング

使用される解析機能: 超弾性 材料、大ひずみ、接触

アプリケーション領域：: タイヤ、ゴムブーツ、ドアシール、など

例



キーワード :
Automotive industry, car roof crush, car headlamp, engine block assembly, ABS valve, fuel pump, disk brake, car door seal, airbag, exhaust manifold, shock absorber, hydraulic engine mount, gasket, rotating-disk-activated valves, check valve, powertrain, occupant safety, rollover, crashworthiness, side impact.
