電子デバイス振動解析事例

概要

取り付けボルト部への強制加振(加速度)を行い、各部品への応答加速度、変位を求めます。

特長

各部品をどのように配置して一体化し、各部品の許容振動レベル以下にすることが問題となります。また、軽量化や各種制約条件を満たす合理的な部品配置を実現する必要があります。

各部品は単なる質点としても解析の本質は捉えられますが、近年では、各部品の詳細な挙動まで把握したい要望が増えてきています。

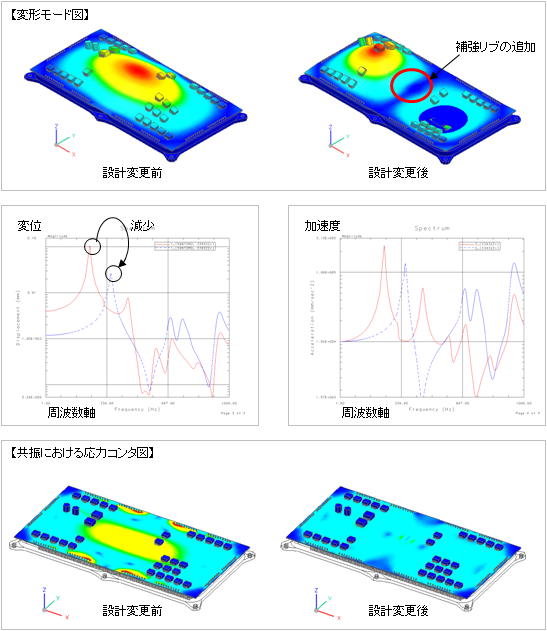

解析手法としては、モード法による周波数応答解析を行いました。モード法では、まず、固有値解析を実施します。固有値解析の利点としては、共振周波数が把握できるのは当然ですが、モード形状から、評価点を絞ることができます。さらに、その評価点に対する周波数特性は、モード法の特徴である固有値結果を利用しますので、非常に効率的に結果を出力することができます。
NX に搭載される、応答シミュレーションは、効率よく評価点に対する、応答特性を出力することができます。

キーワード

アセンブリ、周波数応答解析
