軸のはめ合い解析事例

概要

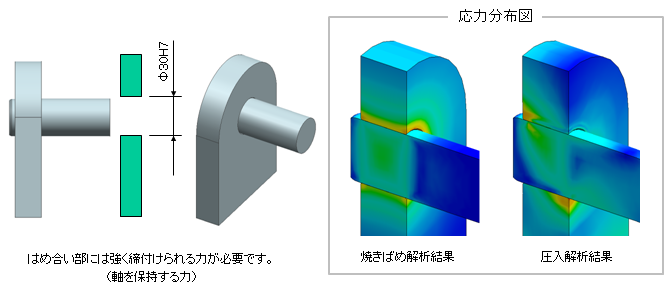

軸のはめ合いによる、接触、弾塑性解析です。

特長

製造工程の圧入や焼きばめの検討を行うことができます。圧入、焼きばめは部品の設計や補修への適用範囲がきわめて広く、各分野で利用されています。
圧入、焼きばめの設計では、設計寸法と制約条件の相互関係を考慮して決めることになります。試行錯誤を繰り返すことが多くかなり複雑になる場合あり、検討が不十分で、圧入、焼きばめ部がすべる、軸がぬけるなどのトラブルが生じることがあります。特に圧入での接触解析は境界非線形となります。
また、弾塑性材料を使用することにより、圧入過程で塑性の有無を確認することができます。 焼きばめでは接触のオフセット機能を利用することにより、はめ合いの公差を検討することが容易です。

キーワード

はめ合い、圧入、焼きばめ、接触、弾塑性
