Glue Meshの有効性

Glueメッシュとは？

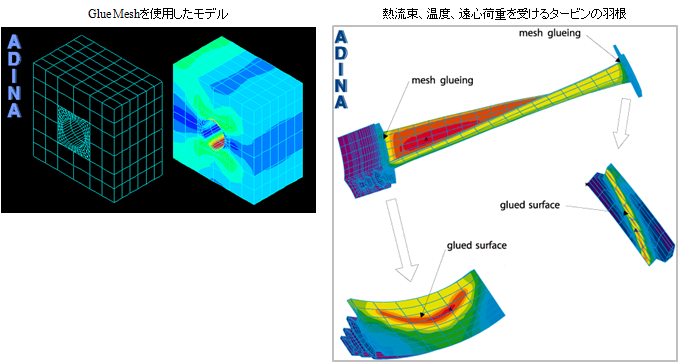

異なるメッシュ同士を付帯拘束方程式によってつなげる機能でGlue Meshと呼ばれています。二つのサーフェスのメッシュパターンは一致する必要はありません。付帯拘束はLagrangeの未定乗数法で自動的に決定され、非常にフレキシブルに計算できます。

特長

GLUE MESH の機能は変位だけでなく トラクション も繋ぐことを目的に開発されています。以下のような場合に有効です。

  • ある領域だけ細かいメッシュを作成したい時。（領域によりメッシュの粗密差が大きい時）
  • 異なるタイプの要素（テトラとヘキサなど）の接続

この機能は動解析にも用いることが可能で、固有値解析や直接積分法での使用が可能です。また、温度の伝達も考慮しているため、熱伝導解析やTMC（構造と熱の連成解析）でも使用が可能です。

キーワード

Glue Mesh、メッシュの接続・接合
