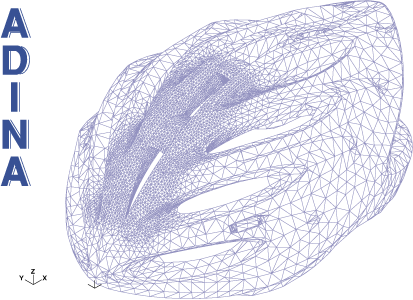

ある領域は細かく、その他の領域に対しては粗いメッシュを定義することは、多くの問 題においてとても重要です。上に示してあるようなヘルメットの解析では、接触領域には細かいメッシュ分割が必要となります。

ADINA8.4では、メッシュ勾配を作成する強力な機能があります。特にADINA-Mを使用する時には、効果的です。ここで我々は、非常にフレキシブルにメッシュの密度 の定義をできる、新しいサイズファンクションオプションを紹介します。このオプションは、密度がモデルの特定の領域で適用されなければならないとき、特に 有用となります。

多くのタイプのサイズファンクションが使えます。

Hexahedron（六面体）のサイズファンクションタイプは、接触領域が、ある 六面体内部に含まれると予測されるような3次元の接触問題に特に有用です。上のヘルメットの解析は接触問題が含まれ、Hexahedronサイズファンク ションが使われています。

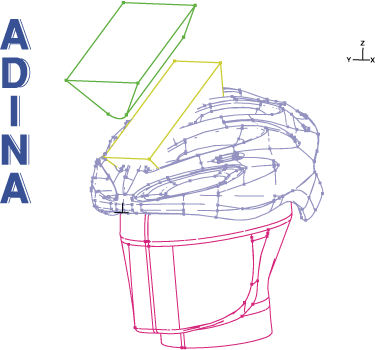

モデル全体の構成は次の図で示されています。アンビル（緑）が、定義された Hexahedron（サイズファンクション、黄色で示しています）のボリューム内でヘルメットに当たると仮定しています。当たる領域には細かいメッシュ 分割が定義されています。作成された四面体メッシュは、このページの最初の図に示してあります。

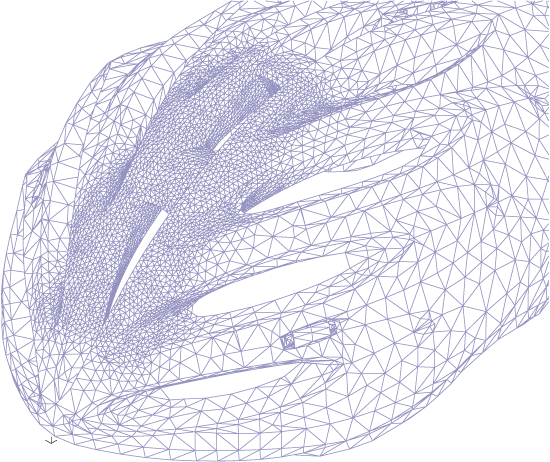

次の図は、とても細かいメッシュから粗いメッシュへの滑らかな（自動）メッシュ勾配 の箇所を拡大図したものです。
