 ADINAショーケース


 ◆Model Tree View
モデルツ リービュー

ADINAシステム最新版において は、解析機能の強化に加えてADINA User Interface(AUI)をより使いやすくすることにも焦点を置きました。ここでAUI 8.3における二つの大きな改良をご紹介します。
  • モデルツリービュー
  • タブダイアログボックス

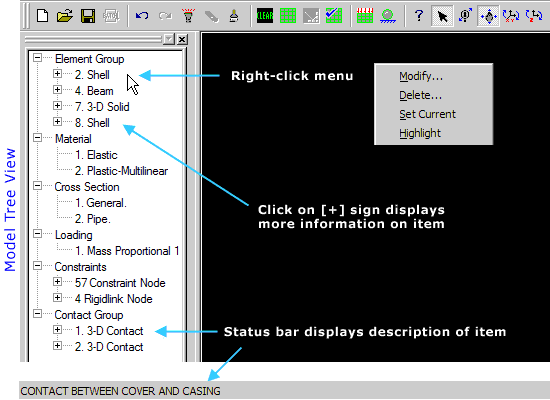

モデルツリービューは有限要素モデルの概要 を表示します。
あるフィーチャを例として要素グループ、接触グループ、材料、物理特性、荷重、境界条件、付帯拘束が下の図に示されるように表示されます。モデルツリー ビューは さまざまな一般モデリング作業へ素早くアクセスすることを可能とします。例えば、ユーザーはツリーアイテム上で単に右クリックすることによって要素グルー プを修正あるいはハイライト表示させることが出来ます。

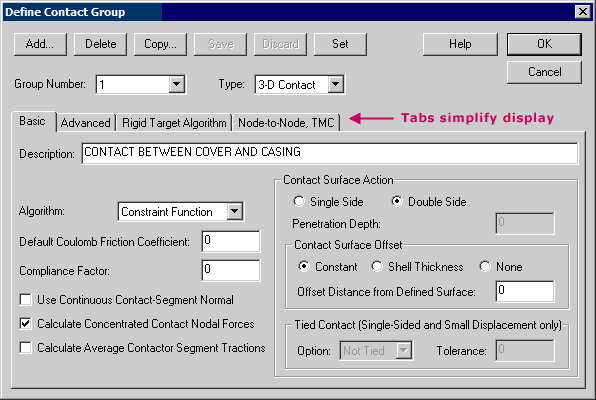

タブダイアログボックスはいくつかのタブに分けてパラメータを表示することによってダイアログボックスプレゼンテーションを簡素化します。これは混乱を減 少さ せ、パラメータの更なる組織化を提供します。下の図では接触グループ定義ダイアログボックスにアクセスすると一般的に良く使うパラメータが一番上の Basicタブに来ることを示します。



geometry cleanup, meshing, IGES importNastran interfaceを含むこれらの 機能と他の多くの改良は、新しいAUIを構造、流体、FSI解析においてかなり強力なものにさせます。
