 ◆The BODY DEFEATURE Tool
ボディデフィーチャーツール

メッ シュをかける前に小さいフェイスとエッジをジオメトリボディから除去するボディクリーンアップツールは前回のニュースで紹介さ れました。これは使用されているジオメトリボディとメッシュオプションに直接役に立ちます。
 解析に関係ないでっぱりと穴を含む、より大きなフィーチャーを除去するために、ボディデフィーチャーツールを解析用のより有効なメッシュを得るために使 用することができます。ボディデフィーチャーツールはADINA 8.3で利用可能でボディ上の境界離散的表現(サーフェスの三角形メッシュ)に作用します。

 通常は除去されるフィーチャーは、入力する再にフェイスのリストとして与えます。例えば、円筒状の穴を除去するために、穴の2つのフェイスを指定しま す。ユーザーは最小の長さを指定して、この修正から除外されると認識されたフェイスを除いてある長さより下の三角形サーフェスを除去することもでき ます。

 以下にボディデフィーチャーツールを使用した三つの例を示します。

例 1:エンジンブロック

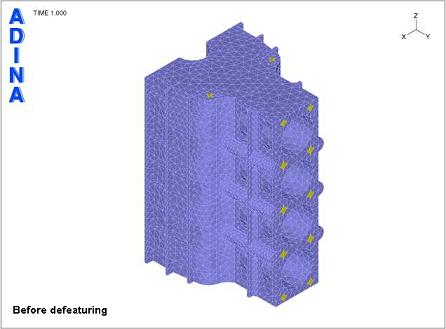

 次の境界離散的表 現では、除去され る穴は黄色で示されています。

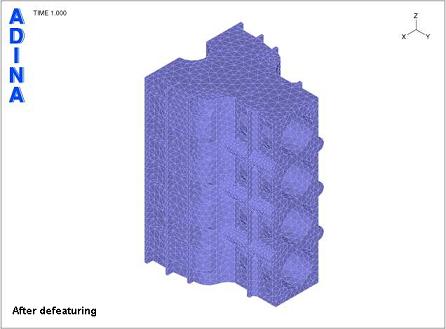

ボ ディデフィーチャーツールは指定された最小の長さ未満(上に黄色で示されている)のサーフェスメッシュ中の三角形を除去するために使用されます。



例 2:キーボード

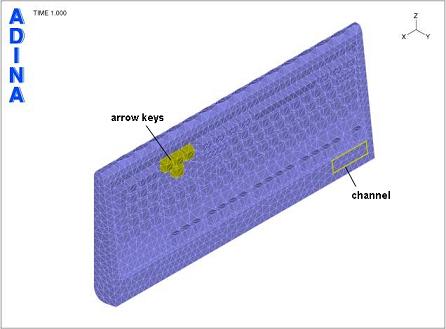

  キーボードのメッシュプロットは下に示されています。除去されるフィーチャーは黄色に色がつけられています。それはメーカーのラベルを囲む矢印キーとチャ ンネルです。

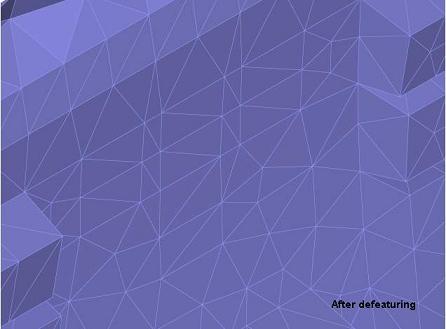

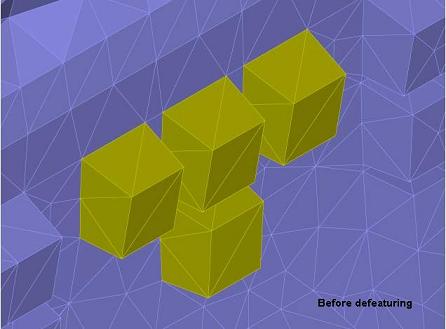

  下は矢印キーのまわりのメッシュの詳細です。除去されるフィーチャーは黄色で示されています。

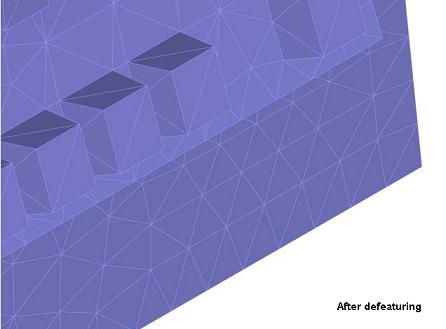

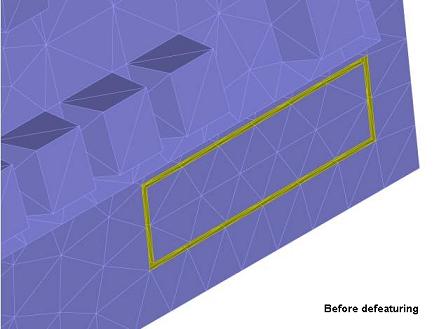

 メーカーのラベルエリアのまわりのメッシュの詳細は下に示されます。削除される(ラベルのまわりのチャンネル)フィーチャーは黄色で 示されます。






例 3:ドライバー

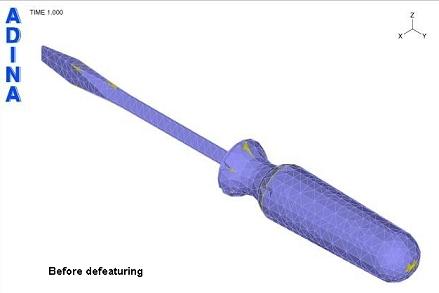

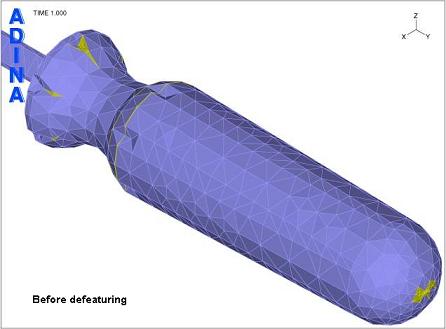

  除去されるフィーチャーは黄色に色がつけられています。
