◆ New Contact Solution Options in ADINA ‐ the MNO and Gap-override Options

接 触解析に関する新しいオプション ‐ MNOとGap-overrideオプション

今回、接触解析に関する重要な2つの新しいオプションを簡単に 紹介します。 Gap-overrideオプ ションと、Material-nonlinear-only (MNO)オプションです。

MNO解析オプションで は、接触の検 索と接触状態の実施において、形状非線形性を使わずに接触解 析が行なわれます。幾何学的非線形性は単に接触状態(微小変形と仮定します。)と考慮される摩擦スライディングによるものです。よって、実質的に接触面周 りの材料 の非線形性のみが考慮されます。このオプションは、接触面上の変位が大きくないときに適切で、非常に少ないイタレーションで解析結果を出すことが出来ま す。

Gap-override オプションは、接触サーフェスがカー ブしているときに正確な解を得るた めに考案されました。カーブしたジオメトリに作成された2つのメッシュがどのような接触状態になるかを下に図示しています。カーブした接触面は直線に理想 化されているために、構造の離散化によって測られるジオメトリの接触点ギャップは間違って認識されます。Gap-overrideオプションを使うと、有 限要素メッシュで計算されたギャップと貫通をユーザーが定義したGap-override値にADINAが置き換えてくれます。この機能は メッシュの離散化によるギャップ誤差が、実際のギャップと同等、あるいはより大きいときに有用です。これはメッシュパターンが合っていないときにしばしば 起こります。

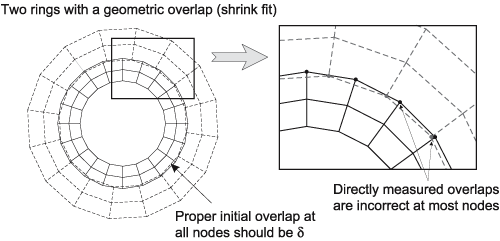

メッシュパターンの一致しないカーブ境界面におけるGap-overrideオプション

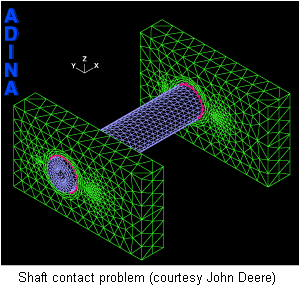

以下の図で、二つの新しいオプ ションの説明します。右の画像は接触解析 のために有限要素メッシュ が使われています。下の画像はGap-overrideオプションを使って得られた結果です。ここで、初期ギャップはゼロとしています。標準の接触アルゴ リズム(この中には形状非線形が含まれます)とMNO接触アルゴリズムを使い、なめらかな接触圧が予測されたのがわかります。接触圧のピークは、MNOオ プションを使ったときの方が大きくなりました。これは接触面における変位がそれほど小さくはなかったからです。つまり、この様な解析には標準的な接触解析 アルゴリズムを使ったほうがより適しているということになります。

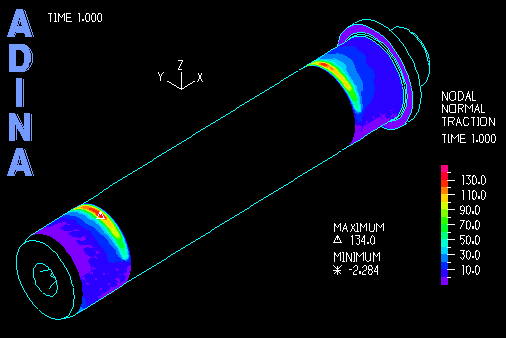

Gap-override=0.0、標準接触アルゴリズム

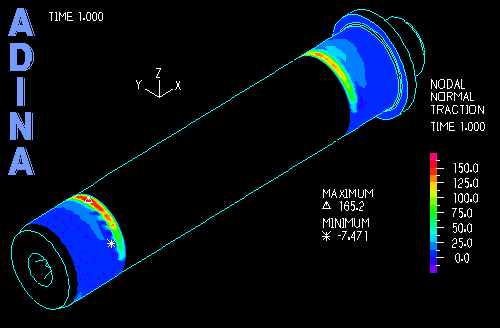

Gap-override=0.0、MNOアルゴリズム
