潤滑面が並進方向にすべることで発生する流体圧力をレイノルズ方程式にもとづいて計算します。任意の位置の膜厚データから計算モデルを簡単に作成でき、さらに膜厚修正機能を用いて様々な膜厚における潤滑特性を計算することができます。
代表的な適用範囲には、以下のようなすべり面の流体潤滑問題への適用が可能です。

  • ジャーナルベアリングの油膜圧力
  • 潤滑すべり面の抵抗
  • しゅう動面形状と油膜圧力の関係
  • しゅう動面の面粗さと油膜圧力の関係
  • 潤滑における漏れ量の算出
  • 表面テクスチャーによるしゅう動面の圧力生成

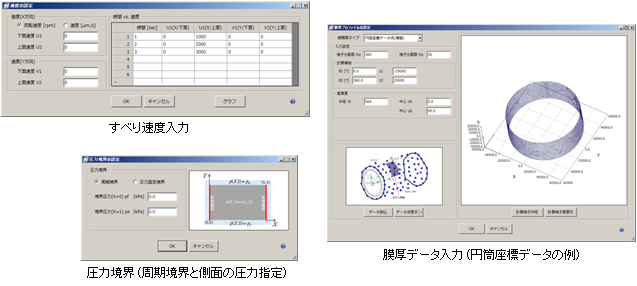

並進すべりモードの入力

  • 膜厚データ(x,y,h)
  • 粗さ特性(二乗平均粗さ,凹凸アスペクト比)
  • 粘度
  • キャビテーション圧力
  • すべり速度変化(上下面それぞれ2方向定義可)
  • 圧力境界条件(周囲圧力,周期境界)

並進すべりモードの出力

  • 膜厚分布: p(x,y)
  • 粘性せん断応力分布: τ(x,y)
  • 圧力勾配: dp/dx,dp/dy
  • 流速ベクトル: vx,vy
  • キャビテーション領域: F(x,y)
  • その他
    • 境界面の流量
    • 平均圧力
    • 平均せん断応力
    • せん断力(せん断抵抗)

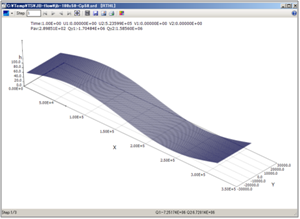

流路幅:h(x,y) プロット

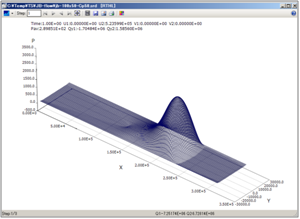

圧力:p(x,y) プロット

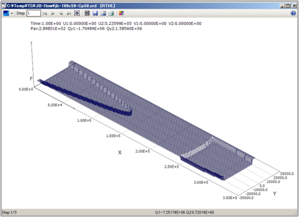

キャビテーション領域 F(x,y)

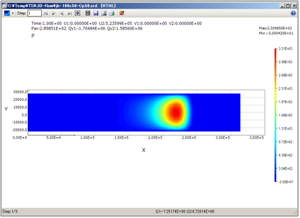

圧力コンタ

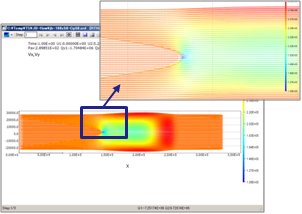

流速ベクトル
回転速度vs.せん断抵抗力

並進すべりモードの結果表示機能

  • 3Dグラフプロット
  • コンタ、ラインコンタプロット
  • 2Dグラフプロット
  • 流速ベクトルプロット
  • 複数結果の表示
  • グラフの任意領域の拡大
  • グラフデータファイル出力
  • 画像ファイル出力
  • プリンタ出力
